Соединение болтом
|

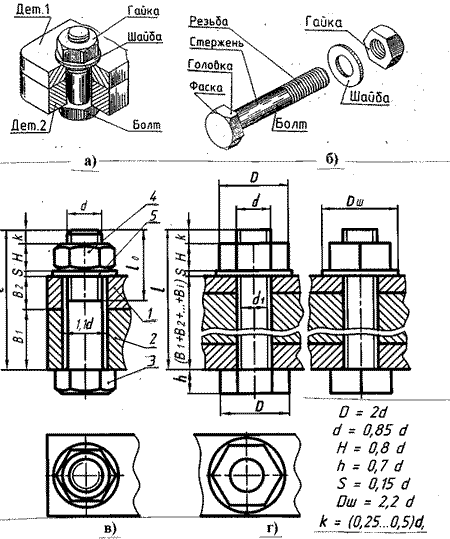

 Рис. 6. Болтовое соединение а – внешний вид, б – крепёжные изделия в – конструктивное упрощённое изображение, г – упрощённое изображение по ГОСТ 2.315-68 Для выполнения чертежа болта нужно определить длину стержня болта L (высота головки в длину болта не включается). Для этого необходимо составить размерную цепь, выражающую размерные связи между элементами соединения. Эта размерная цепь выражается уравнением L = (В1 + В2 +……+Вi) + S + Н + k , (1) где (В1 + В2 +....... + Вi) – суммарная толщина всех соединяемых деталей (рис. 6, в, г), мм; S – толщина шайбы (табл. 6), мм; Н – высота гайки (табл. 5), мм; k – запас резьбы болта (выступающая часть стержня болта над гайкой), мм, k = (0,25…0,5)dб , где dб – наружный диаметр резьбы болта (табл. 1). Полученную расчётную длину болта L нужно сравнить со стандартной (табл.3) и выбрать ближайшую большую. Размеры, взятые в скобки, на производстве применять не рекомендуется. 3.2.4.1. Выполнить чертёж болта исполнения 1 по ГОСТ 7798-70 в двух проекциях в соответствии с рис. 7. Все необходимые размеры взять из табл. 3 и нанести на чертеже. Проекции гиперболы, получающейся в результате пересечения конической фаски с гранями призматической головки болта, для упрощения заменить дугами окружностей. Построение их приведено на рис. 8, б Резьбовой конец болта оформить по ГОСТ 12414-66 (табл. 4). 3.2.4.2. Гайка ГОСТ 5915-70 навинчивается на резьбовой конец болта или шпильки до упора в одну из деталей (рис. 6 и 12) и представляет собой шестигранную призматическую деталь,
имеющую в центре резьбовое отверстие (рис. 8, а). Чертёж гайки исполнения 2 (рис. 9) выполнить в двух проекциях по ГОСТ 5915-70, нанести необходимые размеры (табл. 5), коническую фаску на шестигранной поверхности вычертить так же, как и на болте в соответствии с рис. 8,  Рис. 7. Исполнение 1 D1= (0,9. 0,95)S Таблица 3 Болты с шестигранной головкой ГОСТ 7798-70 В миллиметрах dб Диаметр резьбы 12 (14) 16 (18) 20 (22) 24 27 Р Шаг резьбы крупный 1,75 2 2 2,5 2,5 2,5 3 3 мелкий 1,25 1,5 1,5 1,5 1,5 1,5 2 2 d Диаметр стержня 12 14 16 18 20 22 24 27 S Размер «под ключ» 19 22 24 27 30 32 36 41 Н Высота головки 8,0 9,0 10,0 12,0 13,0 14,0 15,0 17,0 D Диаметр описанной окружности, не менее 20,9 24,3 26,5 29,9 33,3 35,0 39,6 45,2 r Радиус под головкой не менее 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1,0 не более 1,6 1,6 1,6 1,6 2,2 2,2 2,2 2,7 Lо Длина резьбы 30 34 38 42 46 50 54 60 Выборка из стандартного ряда длин болтов L: 45, 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, 125 и т. д. Таблица 4 Концы болтов, винтов и шпилек по ГОСТ 12414 - 66 В миллиметрах d 8 10 12 14 16 18 20 22 24 27 30 d2 5,5 7,0 8,5 10,0 12,0 13,0 15,0 17,0 18,0 21,0 23,0  Рис. 8 Гайка: а - внешний вид гайки; б - построение фаски на шестиграннике заменой гипербол дугами окружностей  Рис. 9 Гайки шестигранные нормальной точности по ГОСТ 5915 - 70 В миллиметрах d Номинальный диаметр резьбы 10 12 (14) 16 (18) 20 (22) 24 27 Р Шаг резьбы Крупный 1,5 1,75 2 2 2,5 2,5 2,5 3 3 Мелкий 1,25 1,25 1,5 1,5 1,5 1,5 1,5 2 2 S Размер «под ключ» 17 19 22 24 27 30 32 36 42 D Диаметр описанной окружности 18,7 20,9 24,3 26,5 29,9 33,3 35,0 39,6 45,2 H Высота 8 10 11 13 15 16 18 19 22  Рис. 10 Таблица 6 Шайбы нормальные по ГОСТ 11371-78 В миллиметрах Диаметр стержня крепёжной детали 10 12 14 16 18 20 22 24 27 d 10,5 13 15 17 19 21 23 25 28 В 21 24 28 30 34 37 39 44 50 S 2,0 2,5 3,0 3,0 3,0 3,0 3,0 4,0 5,0 с 0,5 0,6 0,8 0,8 0,8 1,0 1,0 1,0 1,0 с1 1,0 1,25 1,25 1,5 1,5 1,5 1,5 1,5 1,5 3.2.4.3. Шайба ГОСТ 11371-78 представляет собой плоское кольцо. Конструкция и размеры определены стандартами. Шайбы помещают между гайкой и поверхностью детали для увеличения опорной поверхности и предохранения поверхности детали от задиров при завинчивании гайки ключом. Выполнить чертёж шайбы по ГОСТ 11371-78 исполнение 1 в одной проекции в соответствии с рис. 10. Необходимые размеры взять из табл. 6. 3.2.4.4. Изображение соединения болтом является фрагментом сборочного чертежа. В деталях 1 и 2, имеющих толщину В1 и В2, должны быть просверлены отверстия под болт диаметром, равным 1,1 d резьбы болта (рис.6, в). В отверстие вставляют болт 3, на него надевают шайбу 5 и навинчивают гайку 4. На рис. 6, в дано конструктивное упрощённое изображение соединения болтом двух деталей толщиной В1 и В2. На сборочных чертежах крепёжные соединения выполняются упрощённо по ГОСТ 2.315-68 в соответствии с рис. 6, г. Гайка, шайба, конец стержня и головка болта изображаются без фасок; резьба показывается на всём стержне болта. Крепёжные изделия изображаются нерассеченными и их размеры берутся в зависимости от диаметра резьбы d болта по эмпирическим формулам, указанным на рис. 6, г. Зазор между стержнем болта и отверстием в деталях не показывается. Скругление под головкой болта не изображается. На чертеже болтового соединения в задании нужно нанести следующие размеры: толщину деталей В1 и В2, размер резьбы и длину болта L (рис. 5). |
|
|
