Гост 5915-70
|

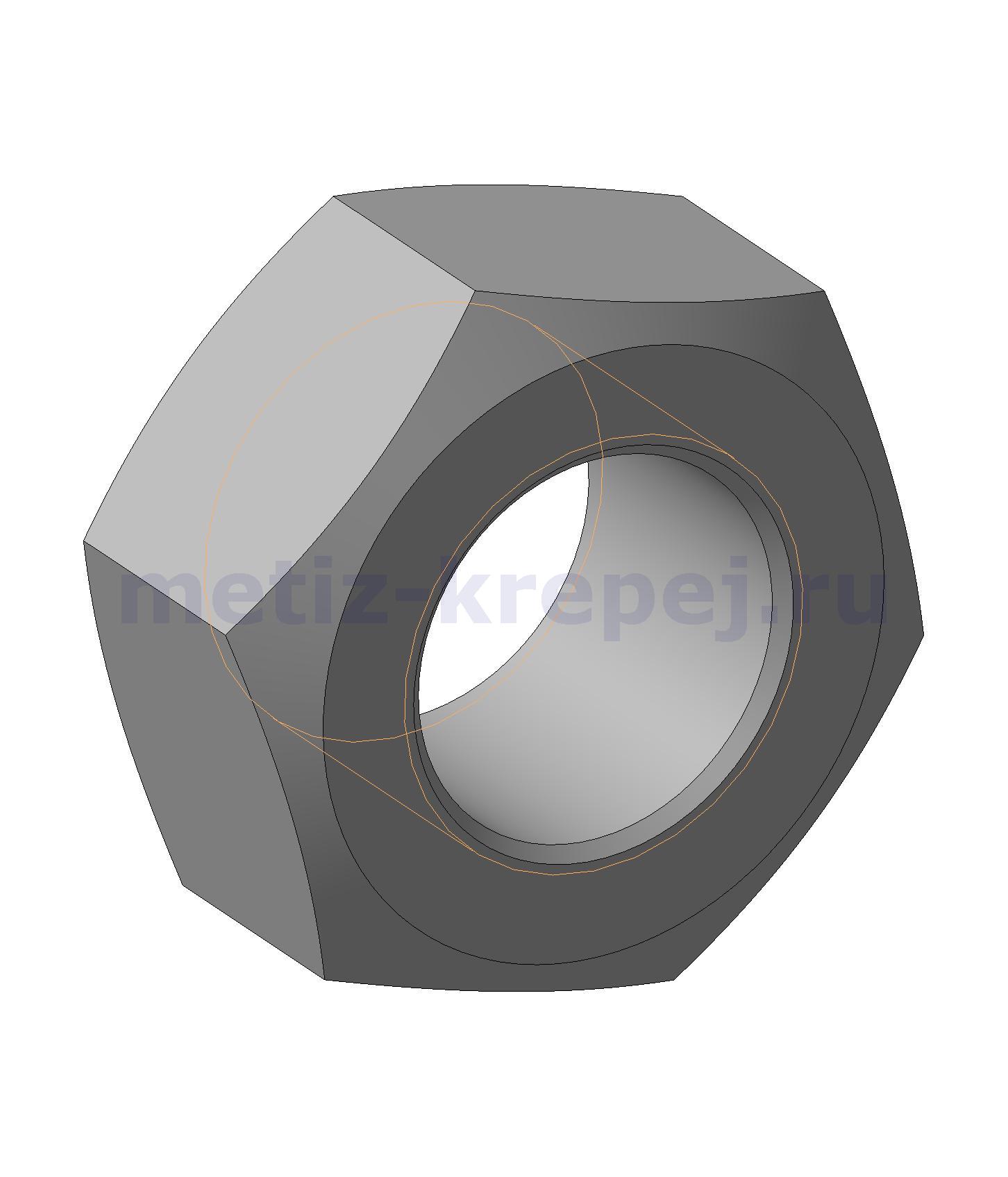

ГОСТ 5915-70 Гайки шестигранные класса точности В > center>
Конструкция и размеры.

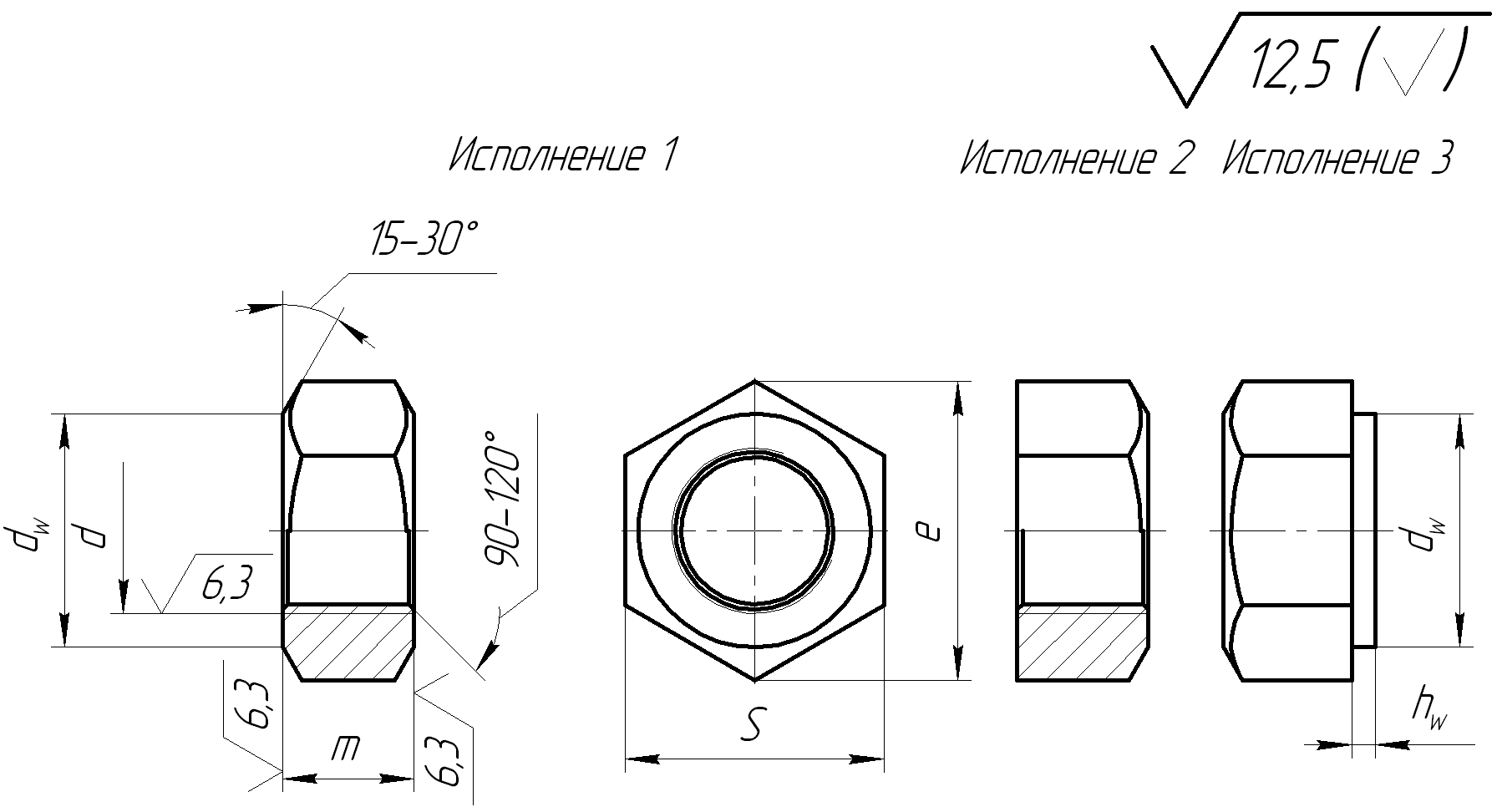

1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм. (Измененная редакция, Изм. № 4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. (Измененная редакция, Изм. № 2—7). 3. Резьба - по ГОСТ 24705. (Измененная редакция, Изм. № 2, 4). 3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1. 3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3. 3а, 3б. (Введены дополнительно, Изм. № 5). 4. (Исключен, Изм. № 5). 5. Технические требования - по ГОСТ 1759.0. 6. (Исключен, Изм. № 2). 7. Масса гаек указана в приложении 1. 8. (Исключен, Изм. № 4).
Размер гайки ГОСТ 5915-70 мм Номинальный диаметр резьбы d 1,6 2 2,5 3 (3,5) 4 5 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48 Шаг резьбы Крупный 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5 Мелкий - - - - - - - - 1 1,25 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3 Размер «под ключ» S 3,2 4,0 5,0 5,5 6 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75 Диаметр описанной окружности е, не менее 3,3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6 da не менее 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 15 18 20 22 24 27 30 36 42 48 не более 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8 13,0 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8 dw, не менее 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9,0 11,7 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4 hw не более 0,2 0,2 0,3 0,4 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 не менее 0,10 0,10 0,10 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,25 0,25 Высота m 1,3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18,0 19,8 21,5 23,6 25,6 31,0 34,0 38,0
Примечания: - >
2. Допускается изготавливать гайки с размерами указанными в приложении 2.p> 3. Допускается изготавливать гайки с номинальной высотой m не менее 0.8d и предельными отклонениями по ГОСТ 1719.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5(S18) ГОСТ 5915-70То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким шагом резьбы с полем допуска 6Н. класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М121.25-6Н.12.40Х.016 ГОСТ 5915-70
> center>
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек (исполнение 1) ГОСТ 5915-70 с крупным шагом резьбы Номинальный диаметр резьбы d, мм Теоретическая масса 1000 шт. гаек, кг 1,6 0,074 2 0,141 2,5 0,272 3 0,377 3,5 0,497 4 0,800 5 1,440 6 2,573 8 5,548 10 10,220 12 15,670 14 25,330 16 37,610 18 53,270 20 71,440 22 103,150 24 122,870 27 175,280 30 242,540 36 416,780 42 623,880 48 956,200 Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты: - 0,356-для алюминиевого сплава,
- 1,080-для латуни.
Или воспользоваться калькулятором расчета масс метизов.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6).
> center>
ПРИЛОЖЕНИЕ 2
Справочное
Измененные размеры гайки ГОСТ 5915-70 мм. Номинальный диаметр резьбыd 10 12 14 22 Размер «под ключ» S 17 19 22 32 Диаметр описанной окружности е, не менее 18,7 20,9 23,9 35,0 dw, не менее 15,5 17,2 20,1 29,5 Теоретическая масса 1000 шт. Гаек (исполнение 1) с крупным шагом резьбы, кг 12,06 18,40 28,91 85,67 ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. №7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ - 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
- 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
- 3. Стандарт полностью соответствует СТ СЭВ 3683-82
- 4. ВЗАМЕН ГОСТ 5915-62
>- 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫstrong>
Ссылочные нормативно-технические документы Обозначение НТД, на который дана ссылка Номер пункта ГОСТ 1759.0-87 5 ГОСТ 1759.1-82 2,3а ГОСТ 1759.3-83 3б ГОСТ 1759.5-87 2 ГОСТ 24705-2004 3
- 6. ограничение срока действия снято по протоколу №5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
- 7. ИЗДАНИЕ (январь 2007 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
