Гайки различных типов, выпускаемые РААЗ

ЗАО «Рославльский автоагрегатный завод АМО ЗИЛ» состоит из трех основных производств: механосборки и нормалей, тормозной аппаратуры и топ­ливных насосов высокого давления.

Производство механосборки и нормалей (МСиН) - это комплекс цехов: по подготовке металла, холодной высадке, автоматной и термической обработке, гальванических покрытий. Они были созданы в конце 60-х годов во время второго этапа реконструкции завода. Создание и освоением мощностей по производству метизов, острый недостаток которых повсеместно ощущался в работе объединения, шло с размахом и прицелом на будущее. Было проведен огромный комплекс работ: строительство главного корпуса площадью 85 тыс. кв. метров с комплексом систем автономного обеспечения всеми видами энергии; создание тепловых мощностей; очистных сооружений, с учетом нужд города, мощностью 30 тыс. куб. метров в сутки и последующим их расширением до 56 тыс. куб. метров в 1990 году; артезианского водозаборника; компрессорной; строительство новых и реконструкцию действующих подстанций. Эти работы были закончены в 1975 году и уже в 1978 году завод вышел на проектные мощности и снял проблему дифицита нормалей. Комплекс производств, созданный в результате первой и второй реконструкций, объединяющий в себе производство автомобильных агрегатов и нормалей, называется сейчас производством "Механосборки и нормалей".

Выпускается более 1 600 наименований и типов крепежных изделий различных классов прочности. Высокая степень мобилизации финансовых, материальных, интеллектуальных и кадровых ресурсов позволили привлечь инвестиции для инновационного развития экспортного потенциала завода.

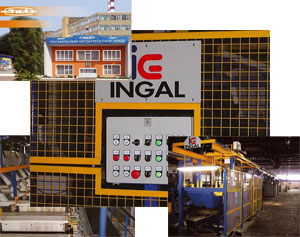

Приобретенный в рамках инвестиционного проекта комплекс высокопроизводительного оборудования, включающий в себя холодновысадочные и резьбонакатные автоматические линии FORMAX (США), закалочноотпускной агрегат KOHNLE (Германия), автоматическую линию гальванопокрытий INGAL (Испания), автоматическую упаковочную линию фирмы WEIGHPACK (Нидерланды) дал возможность освоить и выпускать не только стандартный крепеж европейского уровня, но и специальные крепежные изделия для ведущих европейских автостроительных фирм.

В настоящее время завод экспортирует основной объем крепежных изделий в Германию в заводы известных автопроизводителей. Экспортные поставки продукции завода также ведутся в Беларусь, Казахстан, Латвию, Литву, Украину, Польшу, Финляндию и другие страны ближнего и дальнего зарубежья. Одним словом, "Рославльский автоагрегатный завод" не испытывает нехватки в заказах своей метизной продукции, так как она соответствует требованиям международных стандартов DIN и ISO. Продукция востребована европейскими потребителями, особенно в свете антидемпинговых пошлин принятых ЕС в отношении китайского крепежа.

Наша группа компаний работает с холдингом "АМО ЗИЛ" с 2003 года и уже с 2005 года стала официальным дилером ЗАО "РААЗ АМО ЗИЛ". Мы стараемся поддерживать в своем ассортименте продаж широкий перечень метизной продукции, выпускаемой заводом. В этой статье представлен полный ассортимент гаек различных типов, выпускаемых заводом РААЗ. Детали, имеющиеся сейчас у нас в продаже, Вы найдете в прайс-листе.

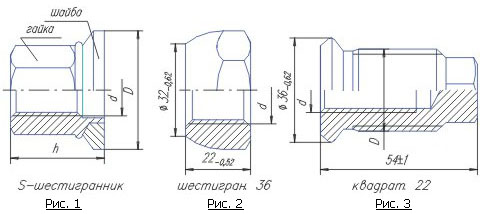

Гайки крепления дисковых колес грузовых автомобилей (ОСТ 37.001.195-97)

Код детали Название детали
Характеристика Вес, кг
Примечание 120-3103018 Гайка колеса ЗИЛ-130,ГАЗ-53 передняя правая резьбаd=М20х1,5-6Н 0.1486 Рис. 2
120-3103019 Гайка колеса ЗИЛ-130,ГАЗ-53 передняя левая резьба
d=М20х1,5-6LН (левая) 0.1473 Рис. 2 120-3104054 Гайка колеса ГАЗ-53,3307,ЗИЛ (футорка) правая резьбаd=М20х1,5-6Н; D=М30х1,5-6Н 0.177 Рис. 3 120-3104055 Гайка колеса ГАЗ-53,3307,ЗИЛ (футорка) левая резьбаd=М20х1,5-6LН (левая); D=М30х1,5-6LН (левая) 0.1737 Рис. 3
120-3104056 Гайка колеса ЗИЛ-130 задняя правая резьбаd=М30х1,5-6Н 0.0848 Рис. 2 120-3104057 Гайка колеса ЗИЛ-130 задняя левая резьба
d=М30х1,5-6LН (левая) 0.0846 Рис. 2 459-5651715 Гайка колеса ГАЗ-3302,ЗИЛ-5301
d=М18х1,5-6Н; D=40; h=27; S=27 0.1 Рис. 1
459-5651716 Гайка колеса ЗИЛ-4331,МАЗ-4370,ГАЗ-3310
d=М20х1,5-6Н; D=45; h=29; S=30 0.1324 Рис. 1

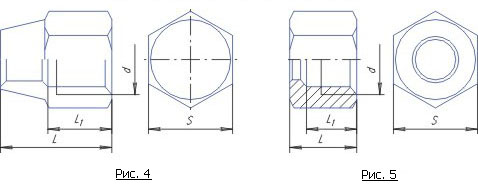

Гайки накидные

Изготавливаются по чертежам ЗИЛ
Код детали Название детали
Характеристика Вес, кг Примечание 300187-П29 Гайка накиднаяDтруб=10; d=М16х1,5; S=19; L=15,5; L1=12,3 0.018 рис. 5
300270-П29 Гайка накиднаяDтруб=10; d=М16х1,5; S=19; L=15,5; L1=11,5 0.017 рис. 5
303054-01 Гайка накиднаяDтруб=14; d=М20х1,5; S=24; L=15; L1=9 0.021 рис. 5
421141-П29 Гайка накиднаяDтруб=12; d=М18х1,5; S=22;L=17,5; L1=13,5 0.027 рис. 5
483301-П29 Гайка накиднаяDтруб=6; d=М10х1; S=12; L=20; L1=9 0.011 рис. 4
483305-П29 Гайка накиднаяDтруб=10; d=М16х1,5; S=19; L=28; L1=13 0.033 рис. 4
521662-П Гайка накиднаяDтруб=10; d=М16х1,5; S=19; L=28; L1=16 0.037 рис. 4
521670-П Гайка накиднаяDтруб=18; d=М24х1,5; S=30; L=34; L1=19 0.0716 рис. 4
645-1022115 Гайка накиднаяDтруб=6; d=М10х1; S=14; L=12; L1=9 0.015 рис. 5
130-1305026-Б Гайка накиднаяDтруб=12; d=М24х1,5; S=27; L=14; L1=11,5 0.0255 рис. 5
300302-П29 Гайка накиднаяDтруб=8; d=М14х1,5; S=17; L=16; L1=12 0.016 рис. 5
375Я-3707158 Гайка накиднаяDтруб=27; d=М33х1,5; S=38; L=15; L1=12 0.043 рис. 5

Гайки упорные

Изготавливаются по чертежам ЗИЛ

Код детали Название деталиХарактеристика Вес, кг 300115-П29 Гайка упорнаяD=M16х1,5; d=10,3; L=20 0.021 300378-П29 Гайка упорнаяD=M12х1,5; d=6; L=21 0.0102 300380-П29 Гайка упорнаяD=M16х1,5; d=10,2; L=21 0.02 303119-П29 Гайка упорнаяD=M14х1,5; d=8,2; L=18 0.011 303198-П29 Гайка упорнаяD=M30х1,5; d=20; L=19 0.052 305226-П29 Гайка упорнаяD=M18х1,5; d=12,2; L=23 0.021 521905-П29 Гайка упорнаяD=M10х1,25; d=5; L=19 0.0068 521907-П Гайка упорнаяD=M12х1,25; d=6; L=22 0.008 521909-П29 Гайка упорнаяD=M14х1,5; d=8; L=22 0.014 41052-3506735 Гайка упорнаяD=M10х1,25; d=5; L=20 0.006

Гайки шатунные

Код детали Название деталиХарактеристика Вес, кг
Примечание130-1004064-Б Гайка шатуннаяd=М11х1,25-4НSH; S=17; H=10; кл. 10.9
0.0145 Рис. 6
130-1004064-20 Гайка шатуннаяd=11х1,25-4НSH; S=17; H=11; кл. 10.9
0.0115 Рис. 7

Гайки шестигранные (DIN 934)

В таблице номера гаек указаны без покрытия. Возможны следующие типы покрытий: Тип покрытия Обозначение суффикса
в номере изделия Термохроматирование (оксидирование) 000 Ц6.бц (голубое цинкование) 001 Ц6.хр (желтое цинкование) 002 Пример: 2506-9341200-000, 2506-9341200-001, 2506-9341200-002
Толщина покрытия 6-9 мкн.

Код детали Название деталиХарактеристика Вес, кг 25Г-9341200 Гайка шестиграннаяМ12-6Н 8 019 0.0148 25Г-9341400 Гайка шестиграннаяМ14-6Н 8 019 0.0226 25Г-9341600 Гайка шестиграннаяМ16-6Н 8 019 0.0285 25Г-9341800 Гайка шестиграннаяМ18-6Н 8 019 0.0448 25Г-9342000 Гайка шестиграннаяМ20-6Н 8 019 0.0574

Гайки шестигранные нормальные
(таблица FIAT-ВАЗ 10112)

Код изделия Наименование 1/0017017/11 Гайка М10 1/0021640/11 Гайка М14х1,5 1/0021641/21 Гайка М16Х1.5 1/0021642/11 Гайка М18х1,5 1/0021643/11 Гайка М20х1,5 1/0021647/11 Гайка М10Х1.25 1/0021647/18 Гайка М10Х1.25 1/0021647/21 Гайка М10Х1.25 1/0021647/27 Гайка М10Х1.25 1/0021647/40 Гайка М10Х1.25 латунь 1/0058962/11 Гайка М6 1/0058962/21 Гайка М6 1/0058964/11 Гайка М5 1/0061008/11 Гайка М8 1/0061015/11 Гайка М12Х1.25

Гайки шестигранные низкие
(таблица FIAT-ВАЗ 10114)

Код изделия Наименование 1/0007259/11 Гайка М6 низкая 1/0007266/11 Гайка М18x1.5 S27 H9 1/0007268/21 Гайка М22x1.5 1/0007269/11 Гайка М24x1.5 1/0007910/11 Гайка М10x1.25 S17 H6 1/0007912/11 Гайка М12x1.5 1/0007913/11 Гайка М14x1.5 S22 H8 1/0007914/11 Гайка М16x1.5 S24 H8 1/0016913/11 Гайка М10x1-6H

Гайки шестигранные (ГОСТ 5915-70)

Код детали Название деталиХарактеристика Вес, кг
МТЗ-5915006 Гайка шестиграннаяМ 6-6Н 6 019 0.0021 МТЗ-5915012 Гайка шестиграннаяМ12-6Н 6 019 0.016 МТЗ-5915014-11 Гайка шестиграннаяМ14х1,5-6Н 6 019 0.0251 МТЗ-5915016 Гайка шестиграннаяМ16-6Н 6 019 0.0332 МТЗ-5915016-11 Гайка шестиграннаяМ16х1,5-6Н 6 019 0.0285 МТЗ-5915018 Гайка шестиграннаяМ18-6Н 6 019 0.046 МТЗ-5915018-11 Гайка шестиграннаяМ18х1,5-6Н 019 0.0448 МТЗ-5915020 Гайка шестиграннаяМ20-6Н 6 019 0.0558 МТЗ-5915020-11 Гайка шестиграннаяМ20х1,5-6Н 019 0.0574

Гайки шестигранные ОСТ 37.001.124-75

Указанные суффиксы соответствуют следующим типам покрытий: Тип покрытия Обозначение суффикса
в номере изделия Ц6.хр (желтое цинкование) П29 Ц6.хр (желтое цинкование) Суффикс отсутствует Толщина покрытия 6-9 мкн.

Код детали Характеристика Вес, кг 250464-П29 d=М5-6Н; S=8; H=4; кл. 6 0.0012 250508-П29 d=М6-6Н; S=10; H=5; кл. 6 0.0024 250510-П29 d=М8-6Н; S=13; H=6,5; кл. 6 0.0051 250511-П29 d=М8х1-6Н; S=13; H=6,5; кл. 6 0.0051 250512-П29 d=М10-6Н; S=17; H=8; кл. 6 0.0114 250513-П29 d=М10х1-6Н; S=17; H=8; кл. 6 0.0116 250514-П29 d=М12-6Н; S=19; H=10; кл. 6 0.0154 250515-П29 d=М12х1,25-6Н; S=19; H=10; кл. 6 0.0154 250517-П29 d=М10х1,25-6Н; S=17; H=8; кл. 6 0.0114 250523 d=М10х1,25-6Н; S=17; H=8; кл. 3.2 0.0123 250538 d=М12-6Н; S=19; H=10; кл. 3.2 0.0166 250558-П29 d=М14-6Н; S=22; H=11; кл. 6 0.0245 250559-П29 d=М14х1,5-6Н; S=22; H=11; кл. 6 0.0245 250560-П29 d=М16-6Н; S=24; H=13; кл. 6 0.0332 250561-П29 d=М16х1,5-6Н; S=24; H=13; кл. 6 0.0332 Код детали Характеристика Вес, кг 250562-П8 d=М18-6Н; S=27; H=14; кл. 6 0.0461 250563-П29 d=М18х1,5-6Н; S=27; H=15; кл. 6 0.0470 250565-П29 d=М20х1,5-6Н; S=30; H=16; кл. 6 0.0626 250612-П29 d=М10-6Н; S=17; H=6; кл. 6 0.0085 250614-П29 d=М12-6Н; S=19; H=7; кл. 6 0.0106 250615-П29 d=М12х1,25-6Н; S=19; H=7; кл. 6 0.0106 250633-П29 d=М14-6Н; S=22; H=8; кл. 6 0.0177 250638-П29 d=М18х1,5-6Н; S=27; H=9; кл. 6 0.0275 250691-П29 d=М16х1,5-6Н; S=24; H=19; кл. 6 0.0472 303112-П8 d=М10х1-6Н; S=14; H=8; кл. 6 0.0058 303113-П d=М10-6Н; S=17; H=10; кл. 3.2 0.0142 303243-П29 d=М20х1,5-6Н; S=32; H=25; кл. 6 0.1000 307439-П d=М12х1,25-6Н; S=19; H=10; кл. 2.1 0.0160 459-5551064 М16х1,5-6Н; кл. 8.0 0.0290

Гайки шестигранные низкие (ГОСТ 5916-70)

Указанные суффиксы соответствуют следующим типам покрытий: Тип покрытия Обозначение суффикса
в номере изделия Ц6.хр (желтое цинкование) П29 Ц6.хр (желтое цинкование) Суффикс отсутствует Толщина покрытия 6-9 мкн.

Код детали Название деталиХарактеристика Вес, кг 250634-П29 Гайка шестигранная низкаяМ14-6Н 6 019 0.0177 250636-П29 Гайка шестигранная низкаяМ16х1,5-6Н 6 019 0.0196 250640-П29 Гайка шестигранная низкаяМ20х1,5-6Н 6 019 0.03

Гайки шестигранные прорезные ОСТ 37.001.108-75

Указанные суффиксы соответствуют следующим типам покрытий: Тип покрытия Обозначение суффикса
в номере изделия Без покрытия П Ц6.хр (желтое цинкование) П29 Толщина покрытия 6-9 мкн.

Код детали Название деталиХарактеристика Вес, кг 250868-П29 Гайка шестигранная прорезная
d=М 10х1-6Н; S=17; H=11; h=8 кл. 6 0.0146 250869 Гайка шестигранная прорезнаяd=М 12х1,25-6Н; S=19; H=15; h=10 кл. 6 0.0225 250870 Гайка шестигранная прорезнаяd=М 14х1,5-6Н; S=22; H=16; h=11 кл. 6 0.0329 250875-П29 Гайка шестигранная прорезнаяd=М 10х1,25-6Н; S=17; H=12; h=8 кл. 6 0.0140 250907-П29 Гайка шестигранная прорезнаяd=М 18х1,5-6Н; кл. 6 0.0510 250959 Гайка шестигранная прорезнаяd=М 12-6Н; S=19; H=10; h=6 кл. 6 0.0146 250975 Гайка шестигранная прорезнаяd=М 8х1-6Н; S=13; H=7; h=4 кл. 6 0.0043 250976-П29 Гайка шестигранная прорезнаяd=М 10х1-6Н; S=17; H=8; h=5 кл. 6 0.0102 250977 Гайка шестигранная прорезнаяd=М 12х1,25-6Н; S=19; H=10; h=6 кл. 6 0.0146 250978 Гайка шестигранная прорезнаяd=М 14х1,5-6Н; S=22; H=11; h=7 кл. 6 0.0222 250979 Гайка шестигранная прорезнаяd=М 16х1,5-6Н; S=24; H=12; h=7 кл. 6 0.0212 302820-П29 Гайка шестигранная прорезнаяd=М 12х1,25-6Н; S=19; H=10; h=5 кл. 6 0.0170 413001-П29 Гайка шестигранная прорезнаяd=М 8-6Н; S=13; H=9; h=6 кл. 6 0.0079 413003-П29 Гайка шестигранная прорезнаяd=М 12-6Н; S=19; H=14; h=10 кл. 6 0.0214
